一、概述

制樣室是將材料磨成需要的粒徑，此過程會產生一定量的苯系物等有機化合物和細微粉塵廢氣，并排向大氣，對空氣造成污染。

1、廢氣產生點：制樣室車間

2、廢氣類型：a、延遲焦瀝青、電解質、細微粉塵

             b、石油焦、細微粉塵

             c、電解質、細微粉塵

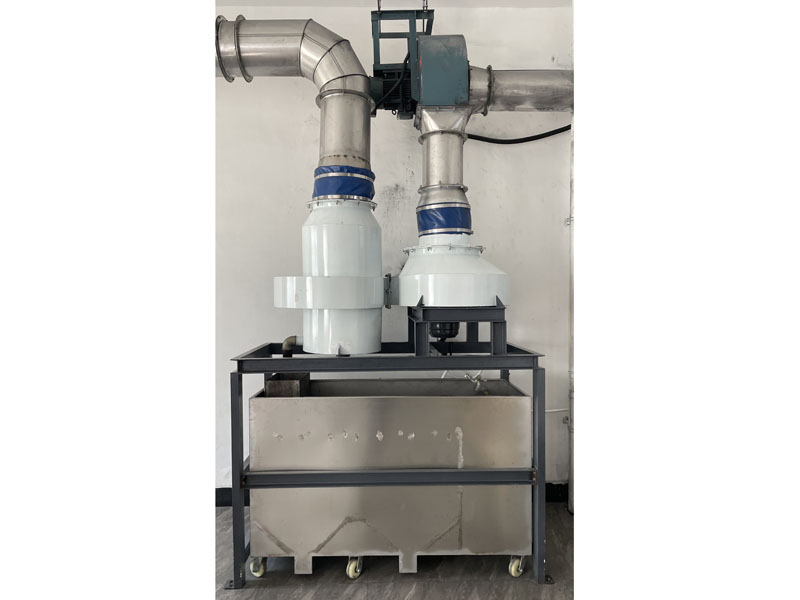

3、除塵設備選型：CTL-4#濕式除塵洗氣機X2套

CTL-4.5#濕式除塵洗氣機X1套

4、除塵方式：旋流空氣水洗

5、配裝水泵：額定流量85L/min，額定揚程5m

二、方案實施

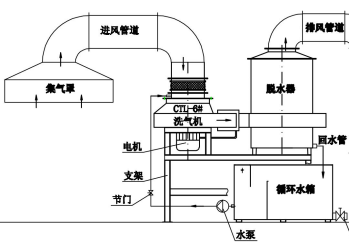

1、方案示意簡圖

2、方案說明

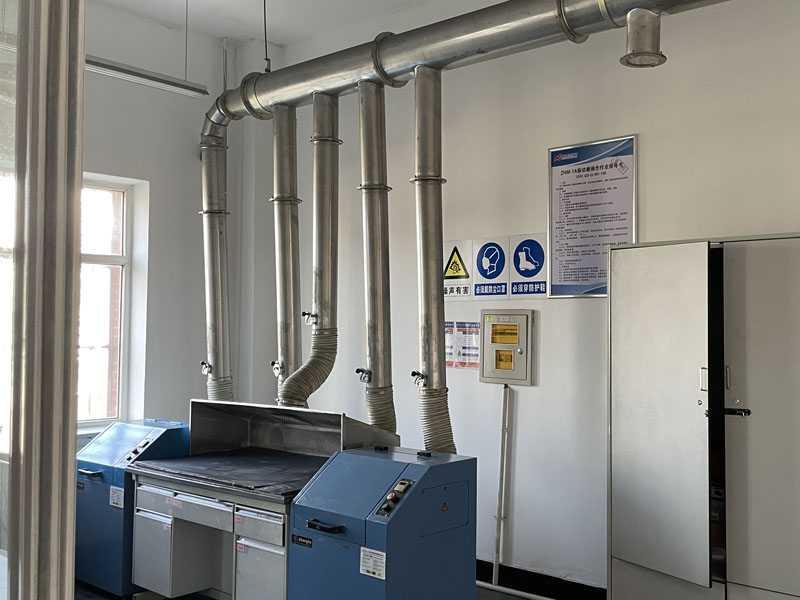

（1）在污染源（粉磨機等）上方安裝一套集氣罩，用于收集污染氣體。

（2）在適當位置安裝一套CTL型濕式除塵洗氣機，利用支架支撐架高。除塵洗氣機屬濕式凈化方式，需配裝循環水箱，可放在洗氣機下方，保證洗氣機用水。洗滌水循環使用，定期清洗水箱。

（3）集氣罩與洗氣機用管道連接，洗氣機運行產生動力，污染氣體經集氣罩和管道進入洗氣機，經洗氣機凈化后，由于脫水器的分離作用，污水流回循環水箱，經處理后廢水循環使用，干凈氣體由脫水器出口排出。

（4）脫水器后達標排入大氣。

（5）洗氣機加裝減振器，進風管加裝快速軟連接器，防止除塵洗氣機振動引起管路共鳴。

（6）除塵采用循環水進行治理，本項目除塵后的廢水經壓濾循環水箱過濾后繼續使用，不存在廢水排放。

3、效果

治理后廢氣排放符合GB16297-1996《大氣污染物綜合排放標準》

項目

允許排放濃度mg/m3

允許排放速率kg/h

顆粒物

4

5.9

三、設計參數

1、CTL-4#濕式洗氣機，風量Q=2400～3200m3/h，風壓P=460～1100Pa，功率N=2.2kw，轉速n=2900r/min。

2、CTL-4.5#濕式洗氣機，風量Q=3400～4200m3/h，風壓P=460～1100Pa，功率N=3kw，轉速n=2900r/min。

四、除塵洗氣機原理

CTL型洗氣機是我公司研制開發的一種為排放廢氣提供動力并對其進行連續洗滌的專利產品，其重要突破是借助于風機內部流場及各種力的作用，形成氣、液、固三相之間高速相對運動，在為廢氣提供動力的同時，完成凈化的過程。

CTL型洗氣機凈化原理，等效或高于靜態文丘里洗滌器。本技術運用流體力學、空氣動力學及氣溶膠理論，葉輪水平旋轉，輸水管位于葉輪中心的上方，通過葉輪高速旋轉的作用形成強動力，使噴于其上的洗滌液充分霧化，另外還形成了葉片與氣流的高速相對運動，使空氣與洗滌液以大接觸面積和大沖擊速度劇烈的碰撞、聚合，并在此過程中發生一系列的、復雜的物理作用，使空氣中的有害粒子與洗滌液結合達到凈化目的。洗滌液完成混合洗滌作用后與空氣同時進入脫水器，經分離后的洗滌液流回循環水箱，凈化后的空氣排入大氣。

廢氣在洗氣機中各階段速度的變化，在理論上等效于濕式文丘里洗滌器，文丘里氣液混合過程可以通過葉輪對氣流形成動力的同時在洗氣機內部來完成，可以說洗氣機相當于動態的文丘里，由于廢氣不是直線運動，所以洗氣機的凈化機理及效果等效并高于文丘里洗滌器，同時又避免了傳統文丘里高能耗這一缺陷。

除塵洗氣機突破傳統的概念，做到了效率的模塊化、氣體壓力流量的非線性選擇，基本達到了亞零排放，并且能耗低、投資小、適應性（高溫、高濕、粘性、防爆）強。另外，本產品可配備變頻器使用，節能可達30以上。

五、洗氣機水系統

凈化洗氣機屬于濕式凈化，凈化介質可為自來水，可以循環使用，所以需配裝有循環水箱，循環水箱中的水（凈化介質）要輸送到洗氣機前端，所以需要安裝一臺水泵完成，水泵和洗氣機之間的水管路即為上水管，洗氣機和循環水箱之間的水管路即為回水管。此套水循環系統即為水系統，可歸納為供水系統和回水系統。供水系統指水泵運行將循環水箱中的水通過管路輸送到洗氣機葉輪前端，參與凈化。洗滌液與煙塵混合體進入脫水器，經脫水器的分離作用，塵水混合物經回水管流回水箱，即回水系統。

其中循環水箱還可包括有自動補水、溢流管和排污管。自動補水是在水箱上裝有浮球閥，將自來水與浮球閥連接，通過浮球控制向水箱內供水。溢流口在水箱液位上面，溢流管直接通向地溝，洗氣機運行時，洗氣機內存有一定量的水，當停機時，洗氣機內的水便流回至循環水箱，可使循環水箱中的水位升高，使水面上漂浮的油污經過溢流管排入地溝。排污口位于循環水箱底部，出口處裝有節門，正常情況下為關閉狀態，節門后與溢流管合并通向地溝，當排污或清洗水箱時將排污節門打開，可使循環水箱底部沉淀的污物由此排出。

水系統安裝時供水、自動補水要求管路橫平豎直，回水及溢流排污管路橫坡（按水流方向）豎直，應注意美觀。另外循環水箱應盡量靠近洗氣機，注意冬天防凍。

六、洗氣機電控系統

洗氣機電控系統包括電箱、電器件和電纜等，可配合變頻器使用，變頻技術是二十世紀八十年代后的一項新技術，進入二十一世紀才逐步在國

內得到推廣應用。

在洗氣機系統中配置變頻裝置，可使洗氣機技術得到更好的發揮，原因如下：

1、洗氣機是將凈化功能與風機功能完整有機地結合在一起，是一機多能型，不但要保證凈化效率的指標，還要保證系統所需的風壓、風量等其它指標，因此配備變頻技術可使系統中所需的各項指標得以很好的實現。

2、由于工況的設計與實際運行工況存在較大的差異，即在設計時按負荷設計，但由于工況不穩定，負荷較低，因此存在較大的浪費，較為理想的是按上限設計，使用時隨機調控，而變頻技術恰能滿足此項要求，即上限設計，下限使用，能限度滿足工況要求，同時少的消耗能源。

3、除此之外，還可保護設備不過熱、不過載，自動檢索故障等。

說明：

1、以上設備清單中我方提供CTL型濕式洗氣機、脫水器、進出風管、電控、電纜及安裝。

2、洗氣機含：主機1套、軟連接1個、抱箍2條、減振器4件。

山東新陽光環保設備股份有限公司

2021.10.15
